Beschreibung

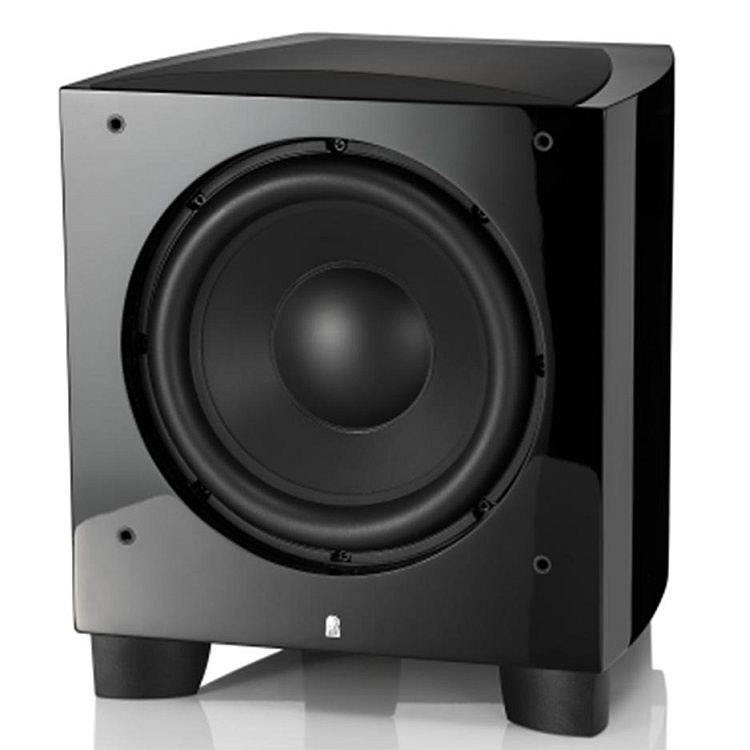

Der Subwoofer Revel B112 verwendet einen exklusiven 12-Zoll-Niederfrequenzwandler, der sehr tiefe Frequenzen bei extrem hohem Schalldruckpegel erzeugt und gleichzeitig eine extrem geringe Verzerrung aufweist.
Diese neue Einheit hält eine präzise technische Balance zwischen Schwingspule, Spinne und Surround, die durch die Integration einer CAD/FEA-optimierten hochlinearen Motorgeometrie eine lineare Bewegung aller drei für geringere Verzerrungen erzeugt:
Die extrem lange (50 mm) zweilagige Kupfer-Schwingspule verleiht diesem Wandler einen sehr hohen Wirkungsgrad und erhöht die Leistung drastisch. Ein glasfaserverstärkter Schwingspulenträger hilft der Schwingspule, hohen Temperaturen standzuhalten, die Leistungskompression zu reduzieren und die Leistung zu erhöhen. Ein oben am Schwingspulenträger angebrachter Abstandhalter aus Karton erhält die Motorgeometrie, schafft eine stabile Befestigungsverbindung und verhindert die Verformung der Schwingspule bei hohen Leistungen. Der Abstandhalter eliminiert auch den typischen einzelnen Drehpunkt zwischen Spinne und Kegel auf dem Schwingspulenträger und minimiert so die Kippmodi der Schwingspule im Hochleistungsbetrieb.
Eine Hochtemperatur-Nomex-Spinne verfügt über ein progressives Rollendesign, das die mechanische Belastung gleichmäßig verteilt und dazu beiträgt, die Bewegung des Kegels im Hochausschlagbetrieb linear zu halten.
Eine Nitril/Butylenkautschuk-Sicke verwendet die patentierte Plus One®-Technologie, die die Strahlungsfläche (Sd) des Wandlers vergrößert und so die Volumenverdrängung und -leistung erhöht.
Die beschichtete Zellulose-/Zellstoffkegel- und Staubkappenanordnung wird unter der Staubkappe entlüftet, um den Luftaustausch zu unterstützen, was die akustischen Verluste reduziert und die Leistung erhöht.
Die Magnetanordnung des Wandlers besteht aus einem dreistufig belüfteten Keramik-5-Magneten mit aufgeweiteten Lüftungsschlitzen, die Turbulenzen reduzieren, was den Luftstrom verbessert, die Leistung erhöht und Verzerrungen reduziert. Duale symmetrische Magnetkurzschlussringe und ein verlängerter Pol erzeugen ein symmetrisches Magnetspaltfeld, das die Belastbarkeit erhöht und die Leistungskompression reduziert und die Leistung weiter erhöht. Eine 15 mm dicke Deckplatte verbessert die Wärme- und Flussverteilung und sorgt so für eine geringere Verformung.
Der Aluminiumgussrahmen ist vollständig entlüftet, um akustische Verluste durch übermäßigen Gegendruck zu minimieren. Dieser Rahmen gewährleistet auch die Dimensionsstabilität und präzise mechanische Toleranzen, so dass der Aufnehmer mit hoher Präzision hergestellt und montiert werden kann.
